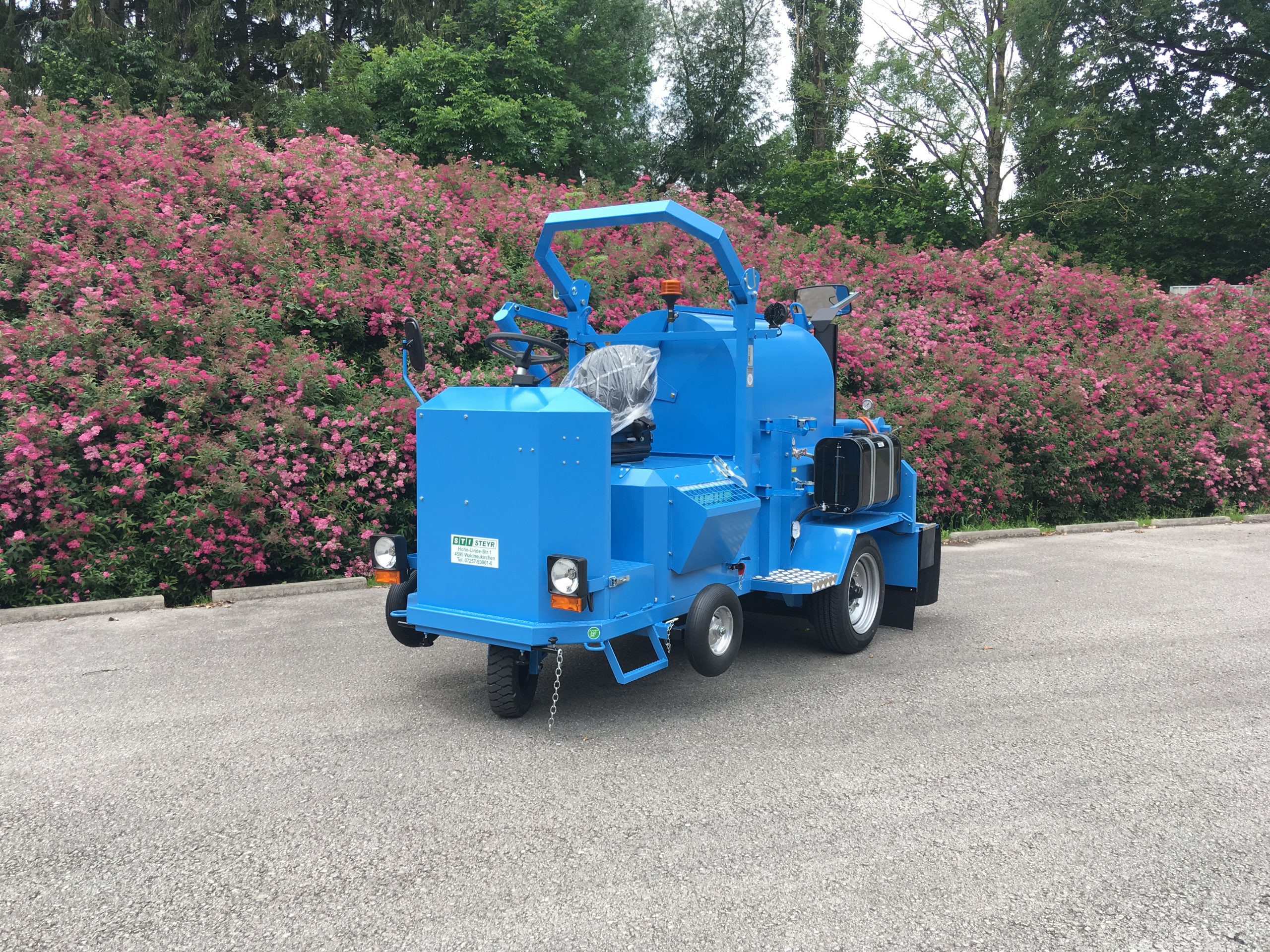

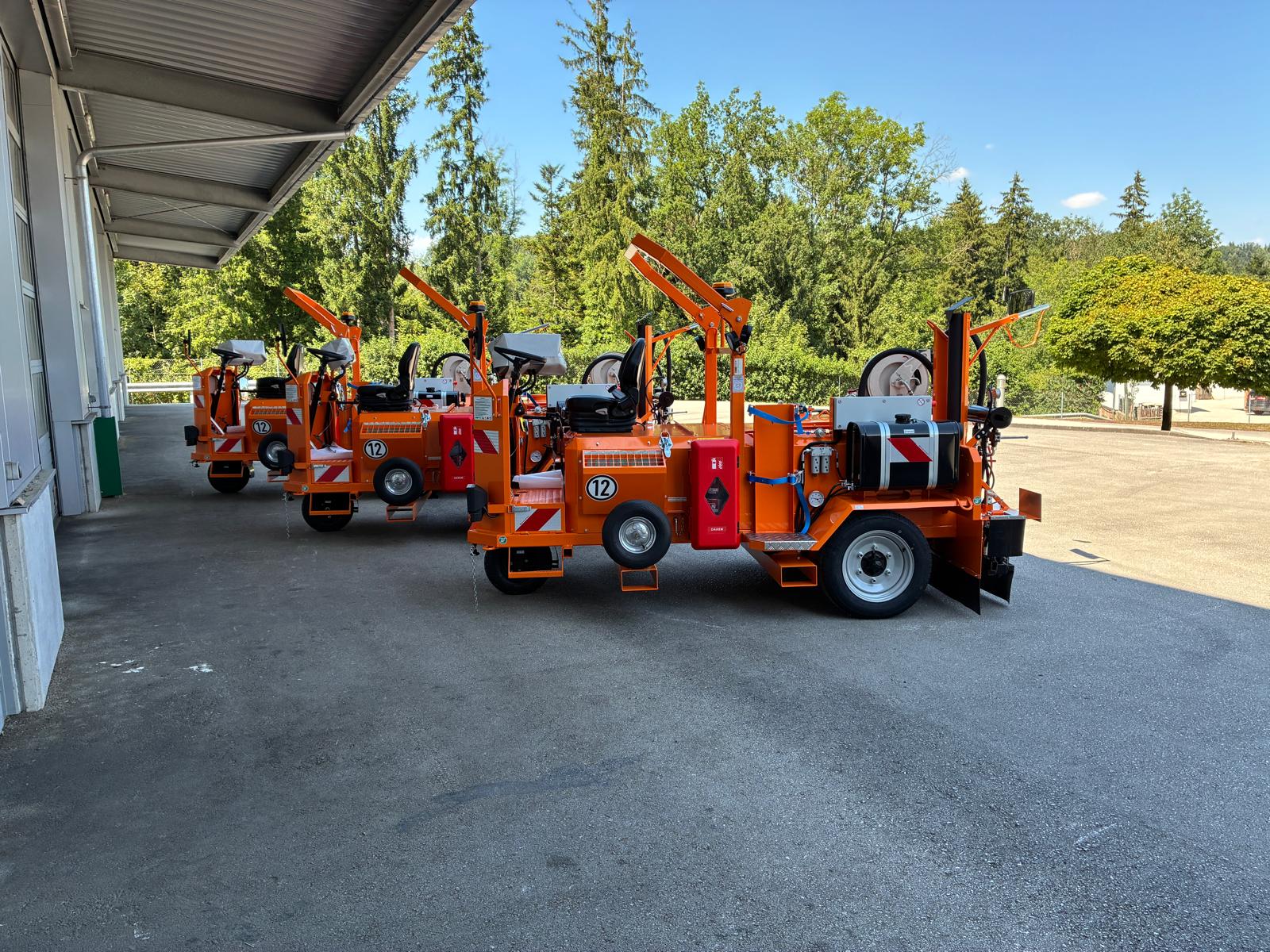

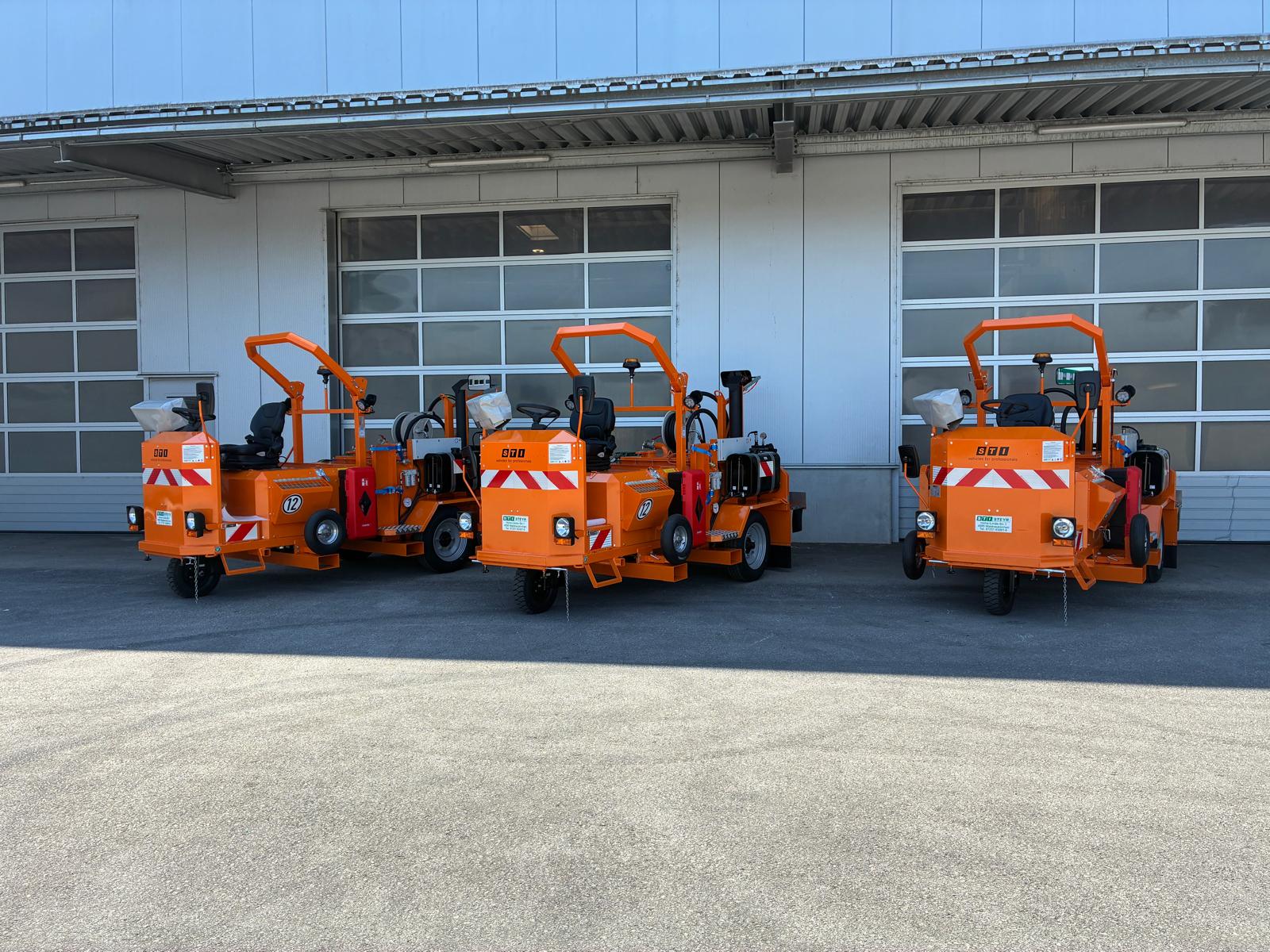

Vorspritzmaschine VSM-3R

Technische Daten

(selbstfahrende Bitumenspritzmaschine/ Vorspritzmaschine)

· Eigengewicht: 1350 kg
· Länge: 3300 mm
· Breite: 1860 mm
· Höhe: 2100 mm
· Bindemitteltank: 600 Liter
· Vorwärmhaube (optional): 200 Liter Fass

Aufbau

  • selbstfahrende Vorspritzmaschine auf einem Dreirad Fahrgestell
  • robuster Stahlrahmen mit starrer Hinterachse
  • Kranhaken und Verzurrösen für die Transportsicherung
  • Sicherheitswarnleuchte
  • Sicherheitsüberrollbügel
  • ergonomischer Fahrersitz mit guter Sicht auf den Arbeitsbereich
  • Hauptsteuerungen im Bedienbereich
  • Hilfsräder für den Verladevorgang (optional)
  • Werkzeugkiste

Antrieb

  • robuster und wartungsarmer 3-Zylinder KUBOTA Dieselmotor (wassergekühlt)
  • elektrische Motorstartanlage
  • 60 Liter Dieseltank
  • Leistung: 18,5 kW bei 3000 U/ min
  • Steigfähigkeit bis 20%
  • stufenlos regelbare Fahrgeschwindigkeit bis ca. 11 km/ h
  • Hinterradantrieb mit Geschwindigkeitsregelung
  • Betriebsbremse im Selbstfahrantrieb durch hydrostatischen Fahrantrieb
  • Feststellbremse wirkend auf Hinterräder

Hydrauliksystem

  • direkt angetriebene Hydraulikpumpen
  • hydraulischer Lenkbetrieb
  • hydraulischer Fahrantrieb
  • Hydrauliktank mit Rücklauffilter
  • hydraulische Bindemittelpumpe, Druckluftkompressor und Fasskran
  • Ölkühler

Druckluftsystem

  • automatischer Druckluftschalter
  • Druckluftkompressor 350 Liter/ min bei maximal 10 bar
  • pneumatische Spritzbalkensteuerung
  • Reinigungsprozess der Bitumenleitungen
  • Volumen: 20 Liter Luftkessel

Propangasheizung

  • Temperaturregelungs- und Zündungsautomatik
  • Bindemitteltemperatureinstellung am Bedienpanel
  • automatische Gasanlage mit Flammrohrheizung und Sicherheitseinrichtung
  • Gasflaschenhalterung für 33 kg

Förderpumpe

  • einstellbares Druckbegrenzungsventil
  • vorgewärmte Bindemittelpumpe mit regelbarer und umkehrbarer Drehrichtung
  • maximale Förderleistung 100 Liter/ min

Spritzeinrichtung

  • Armaturen und Verrohrung zum Spritzen, Zirkulieren und Rücksaugen des Bindemittels
  • Reinigungseinrichtung
  • vorgewärmter Bitumenfilter
  • Handspritzlanzette mit 5 Meter Schlauch

Optionen (Vorspritzbalken)

einteiliger Vorspritzbalken

  • maximale Spritzbreite 2,1 Meter
  • 6 Spritzdüsen zu je 350 mm
  • gemeinsam schaltbare (pneumatisch) und einzeln deaktivierbare Spritzdüsen

klappbarer Vorspritzbalken

  • unterteilt in einen fixen und zwei ausklappbare Spritzbalken
  • einstellbare Spritzbreite bis maximal 3 Meter
  • 8 Spritzdüsen zu je 375 mm
  • gemeinsam schaltbare (pneumatisch) und einzeln deaktivierbare Spritzdüsen

variabler Vorspritzbalken

  • einstellbare Spritzbreite bis maximal 3 Meter
  • 8 Spritzdüsen zu je 375 mm
  • gemeinsam pneumatisch schaltbare Spritzdüsen
  • hydraulisch ausfahrbare Ausschubteile
  • Düsenaktivierungsautomatik an den Ausschubteilen

Spritzbalken vorne (optional)

  • übersichtliches Arbeiten und einfache Bedienung
  • leichte Positionierung (Höhe und seitlich)
  • 3 Spritzdüsen zu je 150 mm
  • seitlicher Spritzschutzlappen
  • variable Düsensektionen (auf Anfrage)

Optionen

  • LED – Arbeitsscheinwerfer
  • Reserverad mit Halterung
  • elektronische Fahrgeschwindigkeitsanzeige
  • Standheizung mit APP – Steuerung
  • Feuerlöscher
  • zusätzlicher Reservekanister mit Halterung
  • Einzelgenehmigung gemäß StVO
  • Sonderlackierung nach RAL Farbton

weitere Optionen auf Anfrage!
